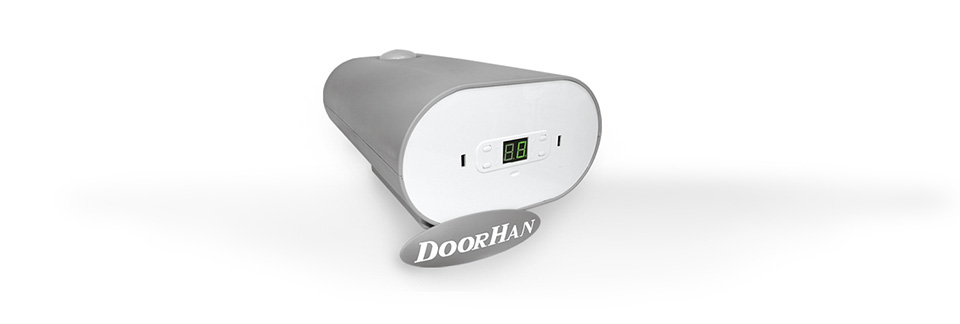

SECTIONAL-750 / FAST-750 / 1000 / 1200
Применение: приводы Sectional-750 и Fast-750 устанавливаются на гаражные секционные ворота высотой до 2800 мм и площадью до 10 м²; привод Sectional-1000 - на ворота высотой до 3400 мм и площадью до 13 м²; привод Sectional-1200 - на ворота высотой до 3800 мм и площадью до 16 м².
Преимущества: оцинкованный мотор не подвержен коррозии; встроенный датчик числа оборотов обеспечивает точную остановку полотна в крайних положениях.
Монтаж: привод устанавливается на направляющую, которая крепится к потолку; в конструкции направляющей предусмотрен узел натяжения цепи со встроенной пружиной, которая предотвращает провисание цепи во время эксплуатации.
Дизайн: корпус из ударопрочного пластика серого цвета; встроенная лампа накаливания; кнопки программирования и цифровой дисплей закрыты декоративной панелью.
Преимущества: оцинкованный мотор не подвержен коррозии; встроенный датчик числа оборотов обеспечивает точную остановку полотна в крайних положениях.
Монтаж: привод устанавливается на направляющую, которая крепится к потолку; в конструкции направляющей предусмотрен узел натяжения цепи со встроенной пружиной, которая предотвращает провисание цепи во время эксплуатации.
Дизайн: корпус из ударопрочного пластика серого цвета; встроенная лампа накаливания; кнопки программирования и цифровой дисплей закрыты декоративной панелью.
| Модель привода | SE-750 | FA-750 | SE-1000 | SE-1200 |
|---|---|---|---|---|
| Напряжение питания, В/Гц | 220/50 | 220/50 | 220/50 | 220/50 |
| Максимальная потребляемая мощность, Вт | 200 | 200 | 200 | 300 |
| Тяговое усилие, Н | 750 | 750 | 1000 | 1200 |
| Скорость ворот, м/сек | 0,1 | 0,1 - 0,18 | 0,1 | 0,1 |
| Класс защиты | IP20 | IP20 | IP20 | IP20 |
| Интенсивность, % | 50 | 50 | 50 | 50 |
| Диапазон температур, °С | от -20 до+55 | от -20 до+55 | от -20 до+55 | от -20 до+55 |
| Максимальная высота ворот, мм | 2800 | 2800 | 3400 | 3800 |
| Длина направляющей, мм | 3600 | 3600 | - | 4600 |
| Частота радиоканала, Мгц | 433 | 433 | 433 | 433 |
| Передача | цепная | цепная | цепная | цепная |
| Двигатель, В | шаговый 24 | шаговый 24 | шаговый 24 | шаговый 24 |
1. Корпус привода
2. Лампа подсветки
3. Дисплей
4. Кнопки программирования
5. Декоративная крышка
Корпус привода выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. Толщина пластика и большое количество ребер жесткости позволяют исключить деформацию и возможный выход из строя привода из-за случайного силового воздействия. Цветной пластик корпуса позволяет электроприводу сохранять эстетичный внешний вид на протяжении всего периода эксплуатации.
Корпус мотора оцинкован, благодаря чему не подвержен коррозии.
Износостойкая конструкция шлицевого вала обеспечивает максимально надежное соединение со звездочкой цепной передачи. Запас прочности данного соединения рассчитан на весь срок службы электропривода.
В корпусе предусмотрено отверстие под кабелеввод, которое позволяет без труда, не нарушая целостность корпуса привода, подключить дополнительные аксессуары (фотоэлементы, ключ-кнопку и т. д.).
Особое внимание при разработке корпуса было уделено удобству и простоте подключения привода. Чтобы получить доступ к плате управления электроприводом Sectional, нет необходимости использовать специальный инструмент - достаточно просто открыть переднюю крышку корпуса.
На плате реализован специальный алгоритм, который во время открывания/закрывания ворот способен распознать препятствие в проеме и дать команду на их остановку и движение в обратную сторону.
2. Лампа подсветки
3. Дисплей
4. Кнопки программирования
5. Декоративная крышка
Корпус привода выполнен из ударопрочного ABS-пластика с высокими электроизоляционными свойствами. Толщина пластика и большое количество ребер жесткости позволяют исключить деформацию и возможный выход из строя привода из-за случайного силового воздействия. Цветной пластик корпуса позволяет электроприводу сохранять эстетичный внешний вид на протяжении всего периода эксплуатации.
Корпус мотора оцинкован, благодаря чему не подвержен коррозии.
Износостойкая конструкция шлицевого вала обеспечивает максимально надежное соединение со звездочкой цепной передачи. Запас прочности данного соединения рассчитан на весь срок службы электропривода.
В корпусе предусмотрено отверстие под кабелеввод, которое позволяет без труда, не нарушая целостность корпуса привода, подключить дополнительные аксессуары (фотоэлементы, ключ-кнопку и т. д.).
Особое внимание при разработке корпуса было уделено удобству и простоте подключения привода. Чтобы получить доступ к плате управления электроприводом Sectional, нет необходимости использовать специальный инструмент - достаточно просто открыть переднюю крышку корпуса.
На плате реализован специальный алгоритм, который во время открывания/закрывания ворот способен распознать препятствие в проеме и дать команду на их остановку и движение в обратную сторону.
| Базовая комплектация | ||||
|---|---|---|---|---|
| SE-750KIT | FA-750KIT | SE-1000KIT | SE-1200KIT | |
| Привод | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Направляющая | 1 шт. (SK-3600) | 1 шт. (SK-3600) | 1 шт. (SK-4200) | 1 шт. (SK-4600) |
| Встроенный приемник | 1 шт. | 1 шт. | 1 шт. | 1 шт. |
| Кнопка управления | 1 шт. (Command433) | 1 шт. (Command433) | 1 шт. (Command433) | 1 шт. (Command433) |
