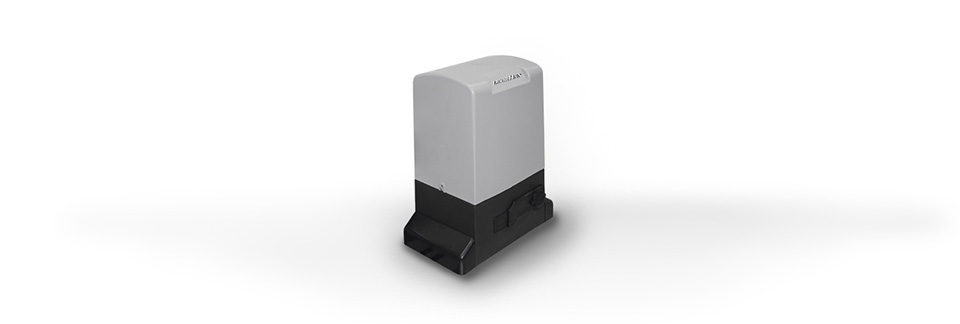

SLIDING-1300 / 2100
Применение: привод Sliding-1300 устанавливается на уличные и промышленные сдвижные ворота весом до 1300 кг; привод Sliding-2100 - на ворота весом до 2100 кг.
Преимущества: высокий класс защиты корпуса (IP54) исключает попадание влаги и пыли в блок управления; в плату привода встроен приемник для возможности дистанционного управления (запись до 60 пультов).
Монтаж: привод имеет надежное крепление к монтажному основанию в четырех точках; удобно расположенные с двух сторон привода крепления позволяют без труда осуществлять его установку.
Дизайн: верхняя часть корпуса выполнена из ударопрочного ABS-пластика, а нижняя - качественного алюминиевого сплава и окрашена порошковым методом.
Преимущества: высокий класс защиты корпуса (IP54) исключает попадание влаги и пыли в блок управления; в плату привода встроен приемник для возможности дистанционного управления (запись до 60 пультов).
Монтаж: привод имеет надежное крепление к монтажному основанию в четырех точках; удобно расположенные с двух сторон привода крепления позволяют без труда осуществлять его установку.
Дизайн: верхняя часть корпуса выполнена из ударопрочного ABS-пластика, а нижняя - качественного алюминиевого сплава и окрашена порошковым методом.
| Модель привода | Sliding-300 | Sliding-800 |
| Питающее напряжение, В | 220 | 220 |
| Мощность, Вт | 550 | 750 |
| Ток, А | 1,5 | 3,5 |
| Передаточное отношение редуктора | 1:32 | 1:32 |
| Рейка, мм | М4-шаг 12,566 | М4-шаг 12,566 |
| Максимальный момент, Нм | 27,5 | 43 |
| Термозащита, ºС | 125 | 125 |
| Интенсивность, % | 70 | 70 |
| Температура окружающей среды, ºС | от -40 до +55 | от -40 до +55 |
| Класс защиты | IP54 | IP54 |
| Максимальный вес ворот, кг | 1300 | 2100 |
| Скорость ворот м/мин | 10 | 10 |
| Концевые выключатели | магнитные | магнитные |
| Габариты двигателя ДхВхГ, мм | 270x330x190 | 270x330x190 |
| Вес привода, кг | 15 | 16 |
| Емкость конденсатора, мкФ | 22 | 37 |

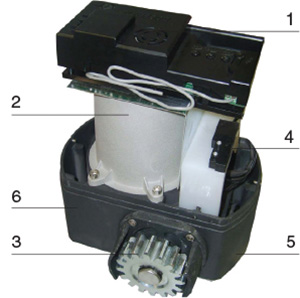

1. Встроенный блок управления
2. Электродвигатель
3. Зубчатая шестеренка Z16
4. Бесконтактные концевые выключатели
5. Корпус редуктора
6. Крепления привода
Нижняя часть привода выполнена из высокопрочного алюминиевого сплава и окрашена порошковым методом, что создает прочное и экологически чистое покрытие.
Особое внимание при производстве привода было уделено качеству приводной шестерни. Она изготовлена из высококачественной стали и имеет повышенную стойкость к износу. Запас прочности приводной шестерни рассчитан на весть срок эксплуатации привода.
Расположение платы в верхней части привода значительно упрощает процесс настройки и эффективно защищает ее от проникновения пыли и влаги.
Электроприводы серии Sliding оснащены магнитными концевыми выключателями бесконтактного типа, что исключает их соприкосновение с полотном ворот, предотвра- щая возможные механические повреждения. Магниты защищены декоративной крышкой.
Преимуществом платы является простота настройки работы привода. Все клеммы на плате подписаны и имеют разный цвет для удобства подключения.
Приводы серии Sliding-1300/2100 промышленного назначения выполнены с применением технологии «масляная ванна».
Данная технология обеспечивает:
низкий уровень шума;
отсутствие вибраций;
повышенное КПД;
высокую интенсивность работы (до 70 %);
стабильную работу при низких температурах окружающей среды.
2. Электродвигатель
3. Зубчатая шестеренка Z16
4. Бесконтактные концевые выключатели
5. Корпус редуктора
6. Крепления привода
Нижняя часть привода выполнена из высокопрочного алюминиевого сплава и окрашена порошковым методом, что создает прочное и экологически чистое покрытие.
Особое внимание при производстве привода было уделено качеству приводной шестерни. Она изготовлена из высококачественной стали и имеет повышенную стойкость к износу. Запас прочности приводной шестерни рассчитан на весть срок эксплуатации привода.
Расположение платы в верхней части привода значительно упрощает процесс настройки и эффективно защищает ее от проникновения пыли и влаги.
Электроприводы серии Sliding оснащены магнитными концевыми выключателями бесконтактного типа, что исключает их соприкосновение с полотном ворот, предотвра- щая возможные механические повреждения. Магниты защищены декоративной крышкой.
Преимуществом платы является простота настройки работы привода. Все клеммы на плате подписаны и имеют разный цвет для удобства подключения.
Приводы серии Sliding-1300/2100 промышленного назначения выполнены с применением технологии «масляная ванна».
Данная технология обеспечивает:
низкий уровень шума;
отсутствие вибраций;
повышенное КПД;
высокую интенсивность работы (до 70 %);
стабильную работу при низких температурах окружающей среды.
| Базовая комплектация | |
|---|---|
| Привод со встроенным блоком управления | 1 шт. |
| Монтажное основание | 1 шт. |
| Приемник | 1 шт. |
| Зубчатая рейка 30х12 M4 или 30х8 M4 - 1 м | 4 шт. |
| Лампа сигнальная 220 В со встроенной антенной | 1 шт. |
| Фотоэлементы (приемник, передатчик) 25 м | 1 шт. |
| Ключ-выключатель (накладной) | 1 шт. |
