Перегрузочные тамбуры стандартной серии

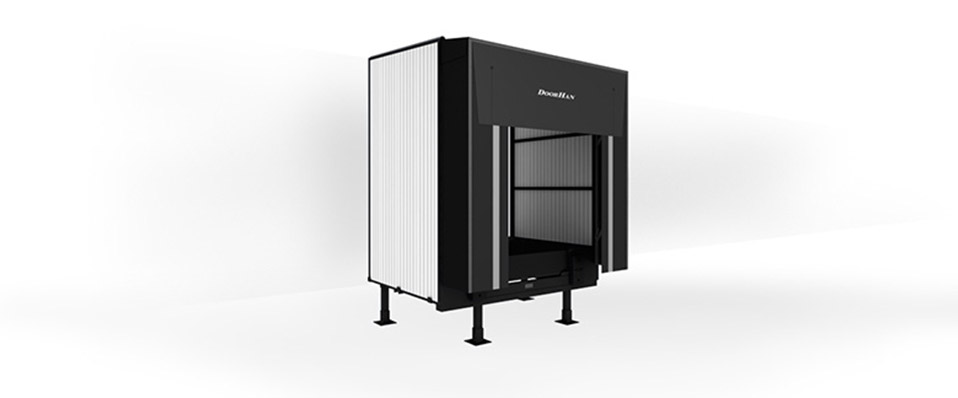

Перегрузочные тамбуры легкой серии DHOUSL (90/60/45/30) отличаются более легкой и технологичной конструкцией. Они выпускаются для уравнительных платформ с поворотной аппарелью шириной 1800/2000 мм и длиной 2000/2500 мм и герметизатора размером 3400х3400 мм.
Доборные элементы (нащельники) входят в комплект стандартной поставки и делают соединение тамбура со зданием максимально герметичным. Установка осуществляется накладным способом монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов.
Доборные элементы (нащельники) входят в комплект стандартной поставки и делают соединение тамбура со зданием максимально герметичным. Установка осуществляется накладным способом монтажа, быстрота которого достигается за счет поставки предварительно собранных узлов.
| Тамбур | |
|---|---|
| Максимальная ветровая нагрузка | 0,65 кН/м² |
| Рабочая температура | От -35 до +50 °С |
| Кровля | |
| Максимальная снеговая нагрузка | 3,0 кН/м² |
| Стены | |
| С-образный профиль | |
| Профилированный лист | С20/21 |
| Каркас | |
| Класс очистки поверхности перед окраской | Sa 2 |
| Артикул | Масса |
|---|---|
| DHOUSL-90-2500 | 715 |
| DHOUSL-60-2500 | 1127 |
| DHOUSL-45-2500 | 1324 |
| DHOUSL-30-2500 | 1792 |
В таблице приведены данные для тамбуров под платформу 2500 x 2000 мм российского стандарта и складного герметизатора, без учета их массы.
Для получения справочных размеров перегрузочных тамбуров обращайтесь в ГК DoorHan.
Для получения справочных размеров перегрузочных тамбуров обращайтесь в ГК DoorHan.

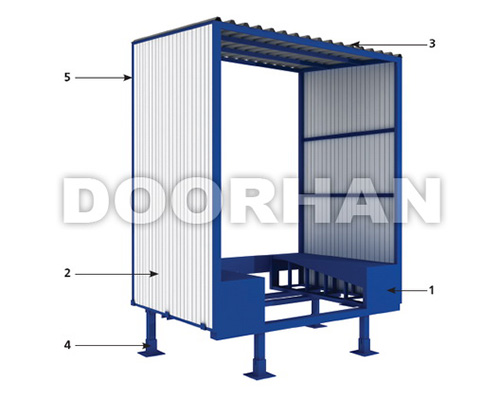

1. Ферма
2. Стена
3. Крыша
4. Опоры
5. Доборные элементы
Перегрузочный тамбур DoorHan серии DHOUSL (90/60/45/30) состоит из металлической фермы - основания, боковых стен из профлиста С20/21, крыши из профлиста С44, опор и доборных элементов. Крыша имеет стандартный наклон около 5° в сторону улицы для обеспечения стока воды. Ферма состоит из 2-х тумб, представляющие собой усеченные параллелепипеды с установленным на верхней части рифленым листом. На внутренних сторонах тумб установлена треугольная косынка, препятствующая попаданию ног персонала во время работы. «Косой» тамбур отличается тем, что он имеет треугольную вставку с соответствующим углом 30, 45 или 60° по задней части, также с рифленым верхним листом. Конструкцию связывает поперечная балка, изготовленная из прямоугольной трубы.
2. Стена
3. Крыша
4. Опоры
5. Доборные элементы
Перегрузочный тамбур DoorHan серии DHOUSL (90/60/45/30) состоит из металлической фермы - основания, боковых стен из профлиста С20/21, крыши из профлиста С44, опор и доборных элементов. Крыша имеет стандартный наклон около 5° в сторону улицы для обеспечения стока воды. Ферма состоит из 2-х тумб, представляющие собой усеченные параллелепипеды с установленным на верхней части рифленым листом. На внутренних сторонах тумб установлена треугольная косынка, препятствующая попаданию ног персонала во время работы. «Косой» тамбур отличается тем, что он имеет треугольную вставку с соответствующим углом 30, 45 или 60° по задней части, также с рифленым верхним листом. Конструкцию связывает поперечная балка, изготовленная из прямоугольной трубы.
| Стандартно | Опционально | |
|---|---|---|
| Цвет стен снаружи/изнутри | 90°/60°/45°/30° | |
| Угол примыкания | Белый (RAL 9003)/«Серый грунт» | Другой |
| Цвет каркаса | Черный (RAL 9005) | Другой |
| Кровля | Лист оцинкованный С44 | |
| Цвет фермы и несущего каркаса* | Синий (RAL 5005) | |
| * Окраска фермы и несущего каркаса порошковая, с предварительной обработкой в дробеструйной камере. | ||
