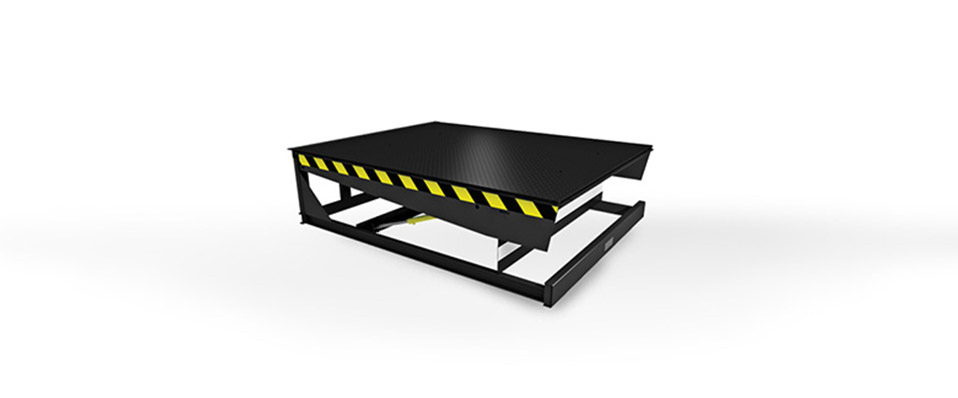

Электрогидравлическая платформа с выдвижной аппарелью
Электрогидравлические уравнительные платформы с выдвижной аппарелью серий DS и DSI являются наиболее эффективным устройством, предназначенным для доступа погрузочной техники из склада в кузов грузовой машины при погрузочно-разгрузочных работах. Используются в случаях, когда необходимо максимально точно позиционировать аппарель в кузове автомобиля, например, при его боковой загрузке, а также при минимальном расстоянии между краем кузова автомобиля и грузом, расположенным внутри него. Сегменты аппарели обеспечивают возможность работы с автомобилями, ширина которых уже ширины платформы. Принцип работы заключается в том, что при активизации платформа поднимается и аппарель выдвигается, далее платформа опускается, пока аппарель не достигнет пола кузова грузовика. После окончания погрузочно-разгрузочных работ платформа снова поднимается, аппарель задвигается, платформа возвращается в исходное положение. Установка осуществляется подвесным или встроенным типом монтажа.
Основные преимущества:
• длина аппарели составляет 500/1000 мм;
• при работе с грузовой машиной, имеющей перекос, наклон платформы в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• опоры обеспечивают безопасное поперечное движение по платформе;
• система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
• механизм фиксации обеспечивает безопасное проведение технического обслуживания и ремонта платформы.
Основные преимущества:
• длина аппарели составляет 500/1000 мм;
• при работе с грузовой машиной, имеющей перекос, наклон платформы в сторону возможен до 100 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• опоры обеспечивают безопасное поперечное движение по платформе;
• система безопасности гидравлической установки мгновенно остановит платформу в случае разрыва шланга или несанкционированного отъезда машины в момент работы;
• механизм фиксации обеспечивает безопасное проведение технического обслуживания и ремонта платформы.
| Размеры/особенности | |
|---|---|
| Длина | 2000/2500 /3000/3500/4500 мм |
| Ширина | 1800/2000/2200 мм |
| Рабочий диапазон • вверх • вниз |
0-550 мм 0-350 мм |
| Толщина верхнего листа на крышке платформы • стандартно • на заказ |
6/(0,6-1,8)* мм 8/(0,8-2,4)* мм |
| Цвет** | Черный (RAL 9005) |
| Количество подъемных цилиндров • стандартно • на заказ |
1 шт. 2 шт. |
| * В скобках указана высота рифления. ** Окраска порошковая, с предварительной обработкой в дробеструйной камере. |
|
| Технические характеристики | |
|---|---|
| Допустимая нагрузка | 6000 кг (60 кН)/10000 кг (100 кН) |
| Максимальная точечная нагрузка • верхний лист 8 мм • верхний лист 6 мм |
6,5 Н/мм² 1,3 Н/мм² |
| Мощность электропривода гидр. насоса | 0,75 кВт |
| Питание | 380 В, 3 фазы |
| Напряжение управления | 24 В |
| Класс защиты | IP54 |
| Рабочая жидкость | Mobil HVI |
| Класс очистки поверхности перед окраской | Sa 2 |
| Толщина окрашиваемого слоя | 60-90 мкм |
| Диапазон рабочих температур | От -30 до +50 oС |
| Масса | ||||||
|---|---|---|---|---|---|---|
| Длина, мм | 2000 | 2500 | 3000 | 3500 | 4000 | 4500 |
| Масса, кг | 713 | 820 | 960 | 1100 | 1250 | 1400 |

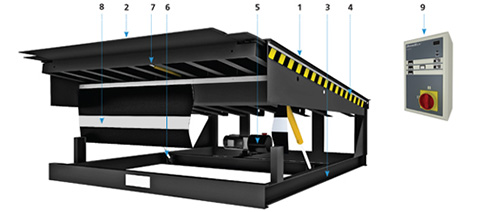

1. Крышка платформы
2. Аппарель
3. Ферма
4. Боковые шторки безопасности
5. Сигнальные черно-желтые полосы
6. Гидравлический насос
7. Подьемный цилиндр
8. Цилиндр аппарели
9. Подпорка ремонтная
10. Блок управления
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6-8 мм с чечевичным рифлением высотой 0,6-2,4 мм (согласно ГОСТ 8568-77). Уравнительная платформа изготавливается со стальным листом толщиной 6 мм и высотой рифления 0,6-1,8 мм в том случае, если она предназначена для погрузки-разгрузки, осуществляемой с помощью стандартного 4-х колесного погрузчика с надувными шинами. Со стальным листом толщиной 8 мм и высотой рифления 0,8-2,4 мм уравнительная платформа изготавливается в том случае, когда погрузка-разгрузка производится при помощи оборудования, имеющего высокую точечную нагрузку (например, электрические штабелеры).
Возможна небольшая потенциальная деформация верхнего листа платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100/120 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100/120 мм. В случае, когда длина платформы составляет более 3500 мм, продольные балки и ферма выполняются из двутавра 120 мм.
2. Аппарель
3. Ферма
4. Боковые шторки безопасности
5. Сигнальные черно-желтые полосы
6. Гидравлический насос
7. Подьемный цилиндр
8. Цилиндр аппарели
9. Подпорка ремонтная
10. Блок управления
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6-8 мм с чечевичным рифлением высотой 0,6-2,4 мм (согласно ГОСТ 8568-77). Уравнительная платформа изготавливается со стальным листом толщиной 6 мм и высотой рифления 0,6-1,8 мм в том случае, если она предназначена для погрузки-разгрузки, осуществляемой с помощью стандартного 4-х колесного погрузчика с надувными шинами. Со стальным листом толщиной 8 мм и высотой рифления 0,8-2,4 мм уравнительная платформа изготавливается в том случае, когда погрузка-разгрузка производится при помощи оборудования, имеющего высокую точечную нагрузку (например, электрические штабелеры).
Возможна небольшая потенциальная деформация верхнего листа платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм. Продольные балки могут быть выполнены из двутавра 100/120 мм или Г-образного профиля размером 140x40x4 мм, ферма - из швеллера 100/120 мм. В случае, когда длина платформы составляет более 3500 мм, продольные балки и ферма выполняются из двутавра 120 мм.
| Стандартно | Опционально | |
|---|---|---|
| Способ установки | Встроенный/подвесной | На заказ другой способ установки |
| Цвет | Черный (RAL 9005) | Любой, на заказ |
| Аппарель | 400 мм, фаска 35 мм | Аппарель 500 мм/ сегментированная аппарель/ клинообразная аппарель |
| Гидравлический электропривод | Один подъемный цилиндр, один цилиндр управления аппарелью | Два подъемных цилиндра, внешнее расположение гидростанции |
| Уплотнение | ПВХ-уплотнитель по периметру | Для платформ > 3000 мм |
| Утепление | Пенополеуретановая изоляция под платформой | |
| Допустимая нагрузка | 6000/10000 кг | На заказ другая |
| Рабочий диапазон | От -350 до + 550 мм | ПНа заказ другой |
