Механические платформы "Минидок" серии MDLM

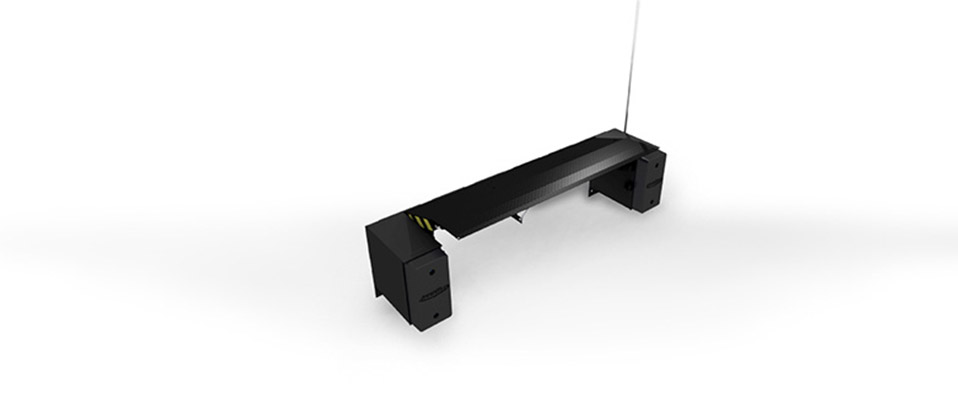

Механическая уравнительная платформа «Минидок» серии MDLM не требует подведения электропитания, может использоваться в случаях, когда отсутствует электричество и нет возможности установить электрогидравлическую платформу. По сравнению с механическими платформами других серий значительно меньше весит (370 кг), при этом выдерживает динамическую нагрузку в 6000 кг и статическую - в 9000 кг. Механическая платформа поднимается вручную силой 1 человека, при этом аппарель, поворачиваясь, открывается автоматически. Затем платформа опускается, пока не достигнет кузова грузовика. После окончания работ аппарель опускается, платформа приподнимается и возвращается в исходное положение.
Основные преимущества:
• надежное оборудование при небольших затратах;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• длина аппарели составляет 300 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса.
Основные преимущества:
• надежное оборудование при небольших затратах;
• поверхность платформы выполнена из чечевичного листа для обеспечения наилучшего сцепления с колесами погрузчика;
• длина аппарели составляет 300 мм;
• благодаря желто-черной сигнальной полосе видно, что платформа находится выше уровня пандуса.
| Размеры/особенности | |
|---|---|
| Длина | 684 мм |
| Ширина | 1600/1800/2000 мм |
| Масса | 370 кг |
| Рабочий диапазон • вверх • вниз |
0-100 мм |
| Толщина верхнего листа на крышке платформы | 6/(0,6-1,8)* мм |
| Цвет** | Черный (RAL 9005) |
| * В скобках указана высота рифления. ** Окраска порошковая, с предварительной обработкой в дробеструйной камере. |
|
| Технические характеристики | |
|---|---|
| Допустимая нагрузка | 6000 кг (60 кН) |
| Максимальная точечная нагрузка (верхний лист 6 мм) | 1,3 Н/мм² |
| Класс очистки поверхности перед окраской | Sa 2 |
| Толщина окрашиваемого слоя | 60-90 мкм |
| Диапазон рабочих температур | От -30 до +50 °С |

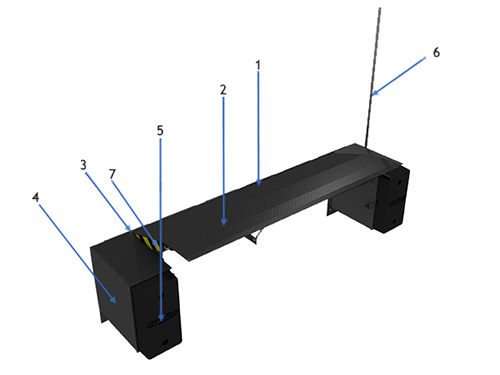

1. Крышка платформы
2. Аппарель
3. Ферма
4. Тумба
5. Бампер резиновый
6. Рычаг
7. Сигнальные черно-желтые полосы
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм.
2. Аппарель
3. Ферма
4. Тумба
5. Бампер резиновый
6. Рычаг
7. Сигнальные черно-желтые полосы
Поверхность уравнительной платформы представляет собой стальной лист толщиной 6 мм с чечевичным рифлением высотой 0,6-1,8 мм и рассчитана на взаимодействие со стандартным 4-х колесным погрузчиком с надувными шинами. Возможна небольшая потенциальная деформация поверхности платформы, что не отражается на работе изделия. Аппарель изготавливается из стального листа толщиной 12 мм с чечевичным рифлением высотой 1,2-3,6 мм.
| Стандартно | Опционально | |
|---|---|---|
| Способ установки | Встроенный/подвесной | На заказ другой способ установки |
| Цвет | Черный (RAL 9005) | Любой, на заказ |
| Аппарель | 300 мм, фаска 35 мм | 400 мм, фаска 35 мм |
