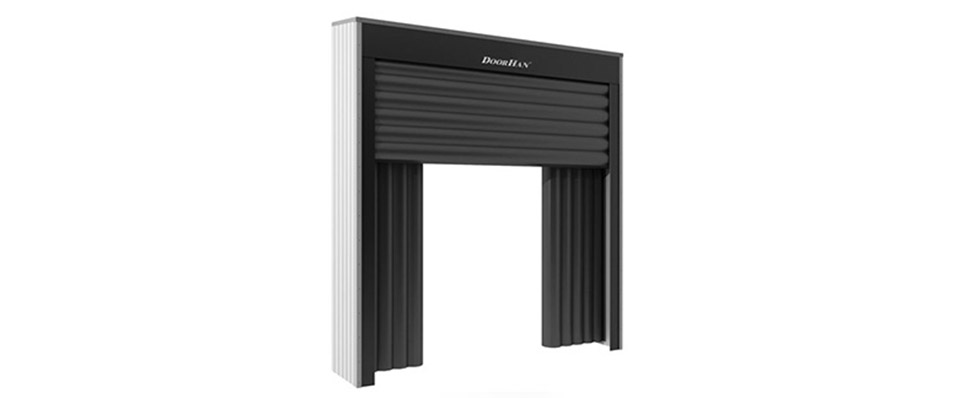

Надувные герметизаторы
Надувные герметизаторы серии DSHINF устанавливаются в тех местах, где требуется максимально эффективная герметизация и температурная стабилизация помещений (например, на отгрузочных доках морозильных складов). При погрузочно-разгрузочных работах автомобиль не прижимается к герметизатору, как при использовании аналогов занавесочного типа. Надувные подушки герметизатора обжимают кузов автомобиля со всех сторон, обеспечивая наилучшее уплотнение. Износостойкий материал надувных подушек Cordura имеет высокое сопротивление на разрыв. При проведении работ кузов грузового автомобиля частично въезжает внутрь герметизатора. Верхняя и боковые подушки надуваются, обеспечивая высокую герметичность между кузовом автомобиля и зданием. По завершении работ подушки сдуваются. Управление надувными герметизаторами может осуществляться с пульта управления уравнительной платформой (при использовании специального блока управления с функцией контроля надувными герметизаторами). При использовании этого вида герметизаторов, на площадку перед доком необходимо устанавливать направляющие для колес или металлические отбойники. Монтаж производится накладным способом.
Основные преимущества:
• для изготовления подушек применяется износостойкий материал Cordura;
• рабочее удлинение верхней подушки может составлять 1200 мм для использования с разными типами автомобилей;
• управление надувными герметизаторами может осуществляться с пульта управления уравнительной платформы.
Основные преимущества:
• для изготовления подушек применяется износостойкий материал Cordura;
• рабочее удлинение верхней подушки может составлять 1200 мм для использования с разными типами автомобилей;
• управление надувными герметизаторами может осуществляться с пульта управления уравнительной платформы.
| Размеры/особенности | |||
|---|---|---|---|
| Ширина, мм | 3410 | 3610 | 3610 |
| Высота, мм | 3300 | 3800 | 4900 |
| Удлинение верхней подушки, мм | 900 (1200) | 900 (1200) | 900 (1200) |
| Удлинение боковых подушек, мм | 600 | 600 | 600 |
| Верхняя декоративная шторка, мм | 500 | 500 | 500 |
| Боковая декоративная шторка, мм | 250 | 250 | 250 |
| Цвет профиля | Серебро (RAL 9006) | Серебро (RAL 9006) | Серебро (RAL 9006) |
| Цвет профиля | Белый (RAL 9003) | Белый (RAL 9003) | Белый (RAL 9003) |
| Управление | Выключатель | Выключатель | Выключатель |
| Технические характеристики | |
|---|---|
| Система управления подушками | |
| Питание 3 фазы | 380 В, 50 Гц |
| Потребляемая мощность | 0,55 кВт |
| Блок управления | Внешний |
| Класс защиты блока | IP54 |
| Cреднее время наполнения подушек | 40 с |
| Рабочая температура | От -35 до +50 °С |
| Декоративная шторка ПВХ | 3,6 кг/м |
| Толщина | 3 мм |
| Удельный вес | 3,6 кг/м |
| Надувные подушки | 0,5 мм |
| Материал | Cordura 1000 |
| Толщина | 0,5 мм |
| Удельный вес | 0,4 кг/м |
| Предельная прочность на разрыв | Более 290 Н/мм |
| Боковая стенка - сендвич-панель | |
| Толщина | 40 мм |
| Цвет снаружи / внутри | Белый (RAL 9003) |
| Масса | |
|---|---|
| Артикул | Масса, кг |
| DSHINF 3,8x3,6 | 230 |
| DSHINF 4,9x3,6 | 290 |
| DSHINF 3,3x3,4 | 210 |

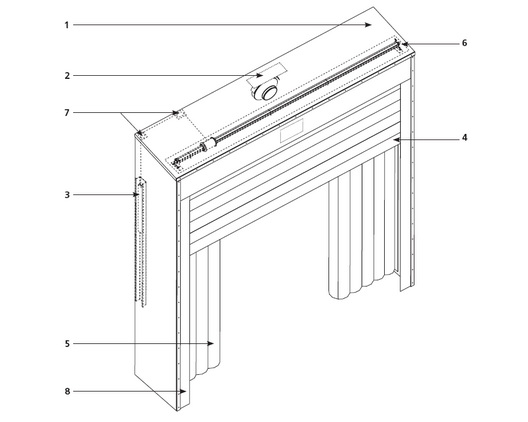

1. Корпус герметизатора (две стены и крыша)
2. Вентилятор
3. Противовес
4. Верхняя подушка
5. Боковая подушка
6. Вал системы противовеса
7. Блоки системы противовеса
8. Шторка декоративная
Герметизатор серии DSHINF состоит из корпуса, надувных подушек, вентилятора и декоративных шторок. Корпус выполнен в виде готовых панелей стен и крыши, с установленными надувными подушками. Отдельно установлена панель для системы намотки тросов верхней подушки и блок системы противовеса. Материал стен и крыши - сэндвич-панели толщиной 40 мм. Управление герметизатором осуществляется с помощью выключателя.
2. Вентилятор
3. Противовес
4. Верхняя подушка
5. Боковая подушка
6. Вал системы противовеса
7. Блоки системы противовеса
8. Шторка декоративная
Герметизатор серии DSHINF состоит из корпуса, надувных подушек, вентилятора и декоративных шторок. Корпус выполнен в виде готовых панелей стен и крыши, с установленными надувными подушками. Отдельно установлена панель для системы намотки тросов верхней подушки и блок системы противовеса. Материал стен и крыши - сэндвич-панели толщиной 40 мм. Управление герметизатором осуществляется с помощью выключателя.
| Стандартно | Опционально | |
|---|---|---|
| Глубина герметизатора | 800 мм | другая |
| Верхняя подушка удлинение, мм | 900 | 1200 |
| Цвет панелей | Белый (RAL 9003) | Другой, на заказ |
| Цвет профилей | Серебро (RAL 9006) | Другой, на заказ |
| Цвет декоративных шторок и надувных подушек | Черный | |
| Управление | Выключатель | С блока управления ур. платформой |
